Air-suspension tipper
4 Axle Rear Dump Semi Trailer with Air Suspension, 100 Ton Class
This 4 axle rear dump semi trailer pairs a 9,640 mm high-sided body with air suspension on all four axles. A front hydraulic cylinder tips the body to unload sand, gravel, coal and other loose bulk through the rear gate.
- Оси
- 4 x 16 t, air suspension
- Body (inside)
- 9,640 x 2,300 x 1,900 mm
- Общая длина
- 10,800 mm
- Unloading
- Hydraulic rear tipping
Цена: напрямую с завода, стоимость по запросу
Гарантия: 2 года
Body and payload sized to your cargo
Описание товара
High-Sided Body on Four Air-Suspended Axles
The steel body is 9,640 mm long, 2,300 mm wide and 1,900 mm deep inside. A 214 x 7,300 hydraulic cylinder at the front raises it and the load runs out through the hinged rear gate. Four 16 t axles, 1,310 mm apart, sit on air springs that even out axle loads as the trailer goes from empty to full and cut road shock to the chassis. The 100 ton class is the upper end of this configuration; the payload you can run is rated per order from cargo density, tractor, axle and tyre ratings and the weight limits on your route.
-
Опрокидывание сзади
-
Пневматическая подвеска
-
Sized to your cargo
| Тип | 4 axle rear dump (end dump) semi trailer |
| Overall size (L x W x H) | 10,800 x 2,500 x 3,950 mm |
| Internal body (L x W x H) | 9,640 x 2,300 x 1,900 mm |
| Body | High-sided rectangular steel dump body |
| Оси | 4 x 16 t (CHENLU 16T x 1840) |
| Расстояние между осями | 1,310 + 1,310 + 1,310 mm |
| Подвеска | Пневматическая подвеска |
| Tyres | 13R22.5 |
| Hydraulic cylinder | 214 x 7,300, front-mounted |
| Rear discharge | Hinged rear gate |
| Опора для стоянки | Two-leg |
| Ящик для инструментов | One 600 x 600 mm |
| Боковая защита | Left-side guard rail |
| Полезная нагрузка | Rated per order, up to 100 t class where limits allow |
| Гарантия | 2 года |
Body and tipping

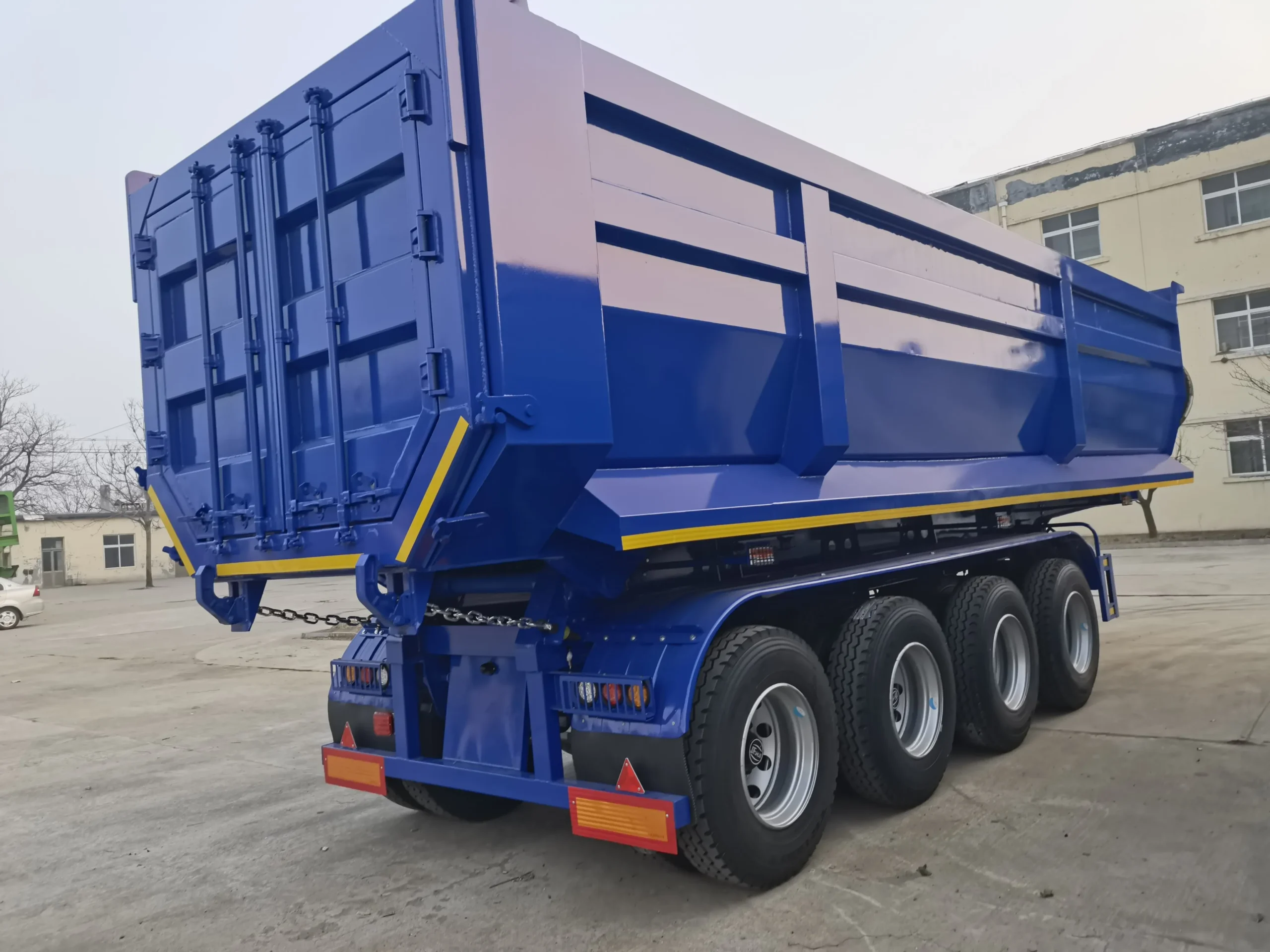

High-Sided Body and Rear Discharge
The body, cylinder and rear gate handle loading and unloading.

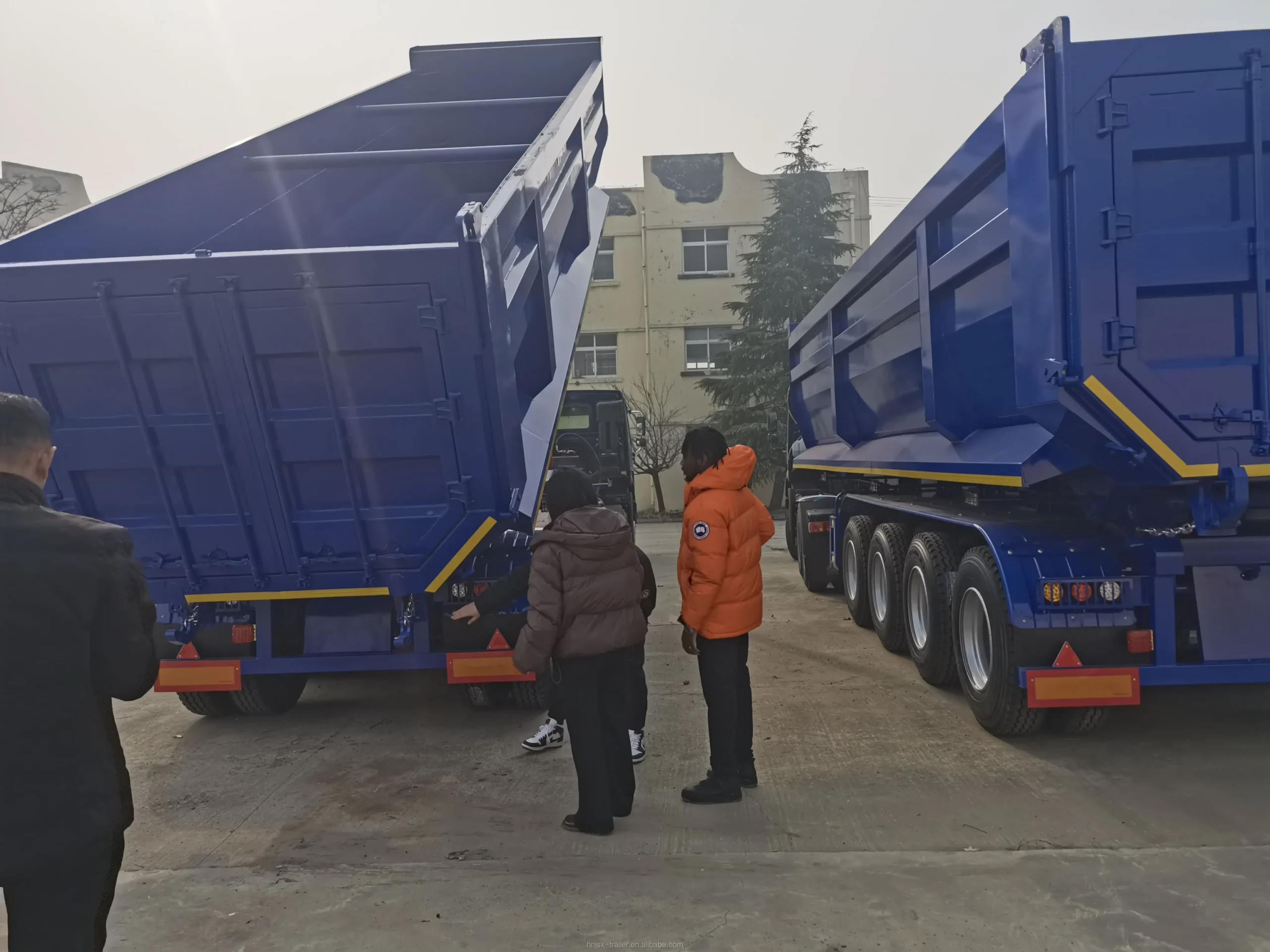

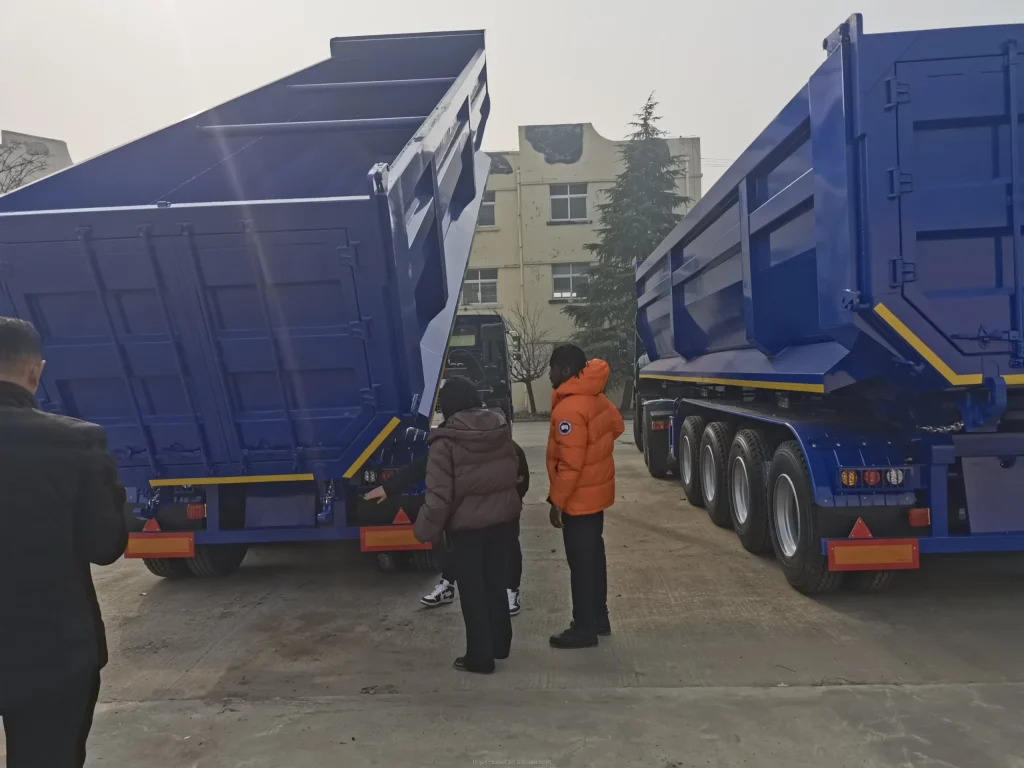

Hinged rear gate
The body tips back and the load runs out through the hinged rear gate.

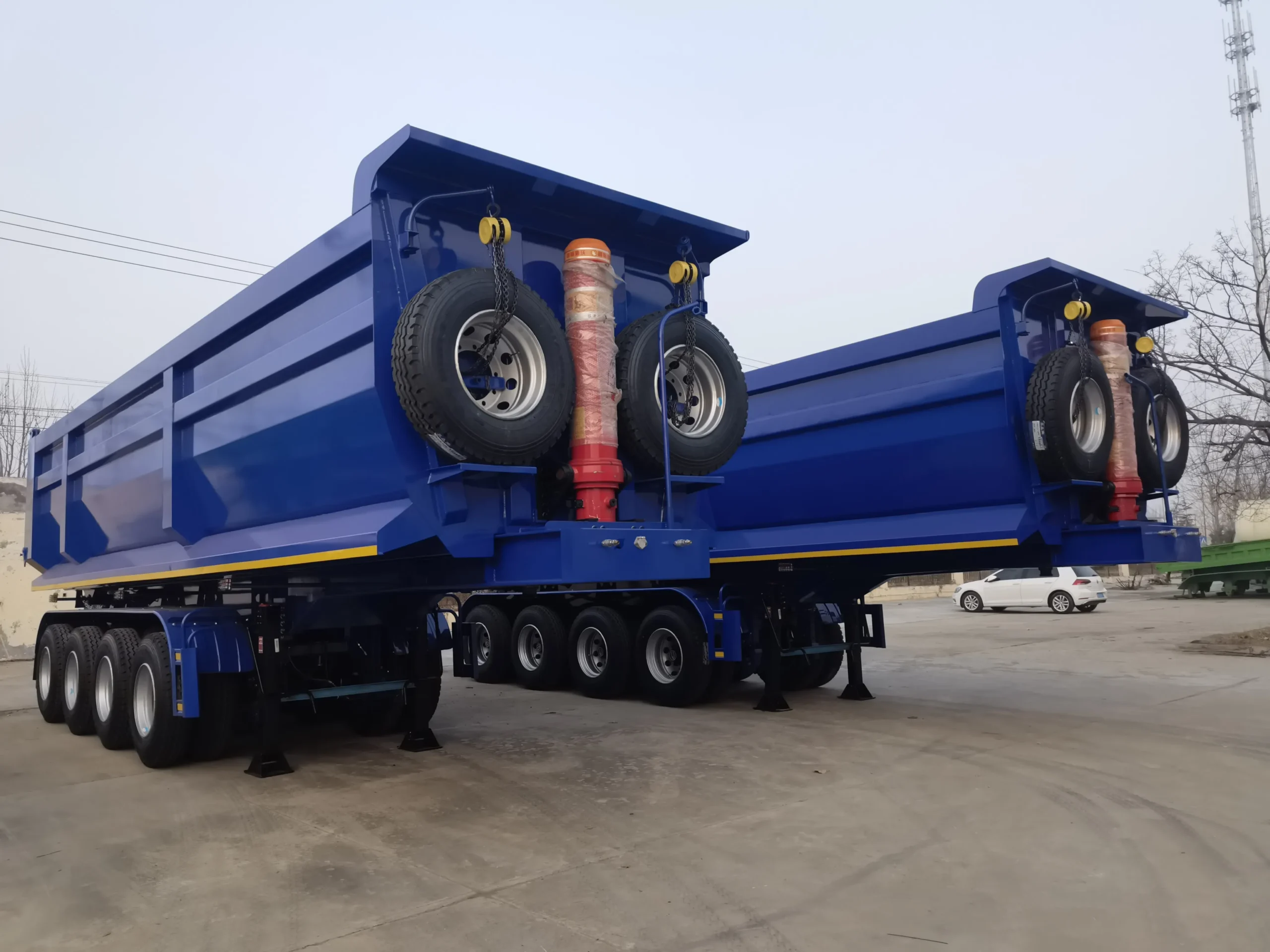

Front hydraulic cylinder
A 214 x 7,300 cylinder mounted at the front lifts the body for rear tipping.
Ходовая часть
Air Suspension and Chassis Equipment
Four axles at 1,310 mm centres on air springs.

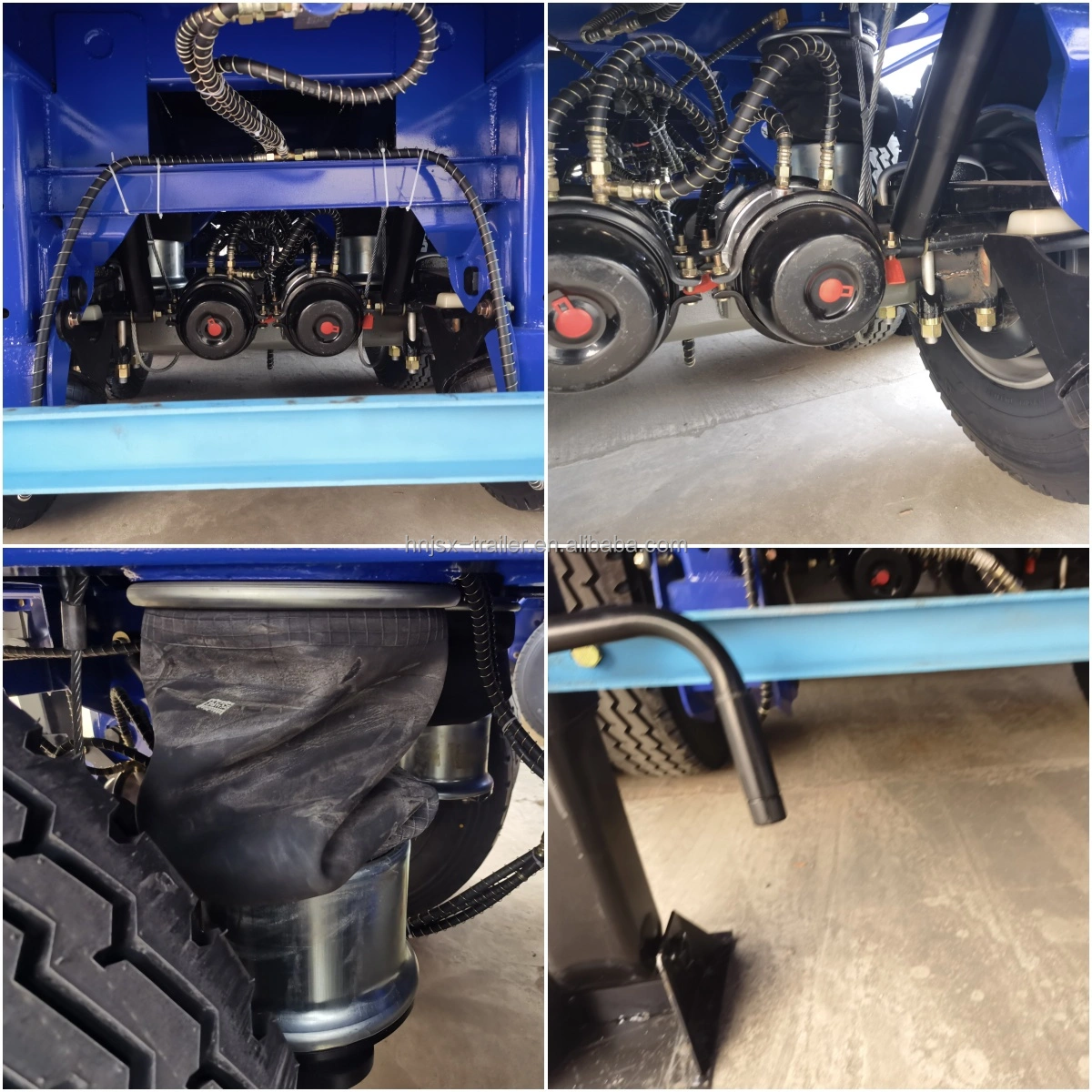

Air springs on four axles
Air springs respond to loaded and empty running and help equalise load across the axle group.
Spare wheels and landing gear
Twin spare wheels and two-leg landing gear are fitted at the front of the chassis.

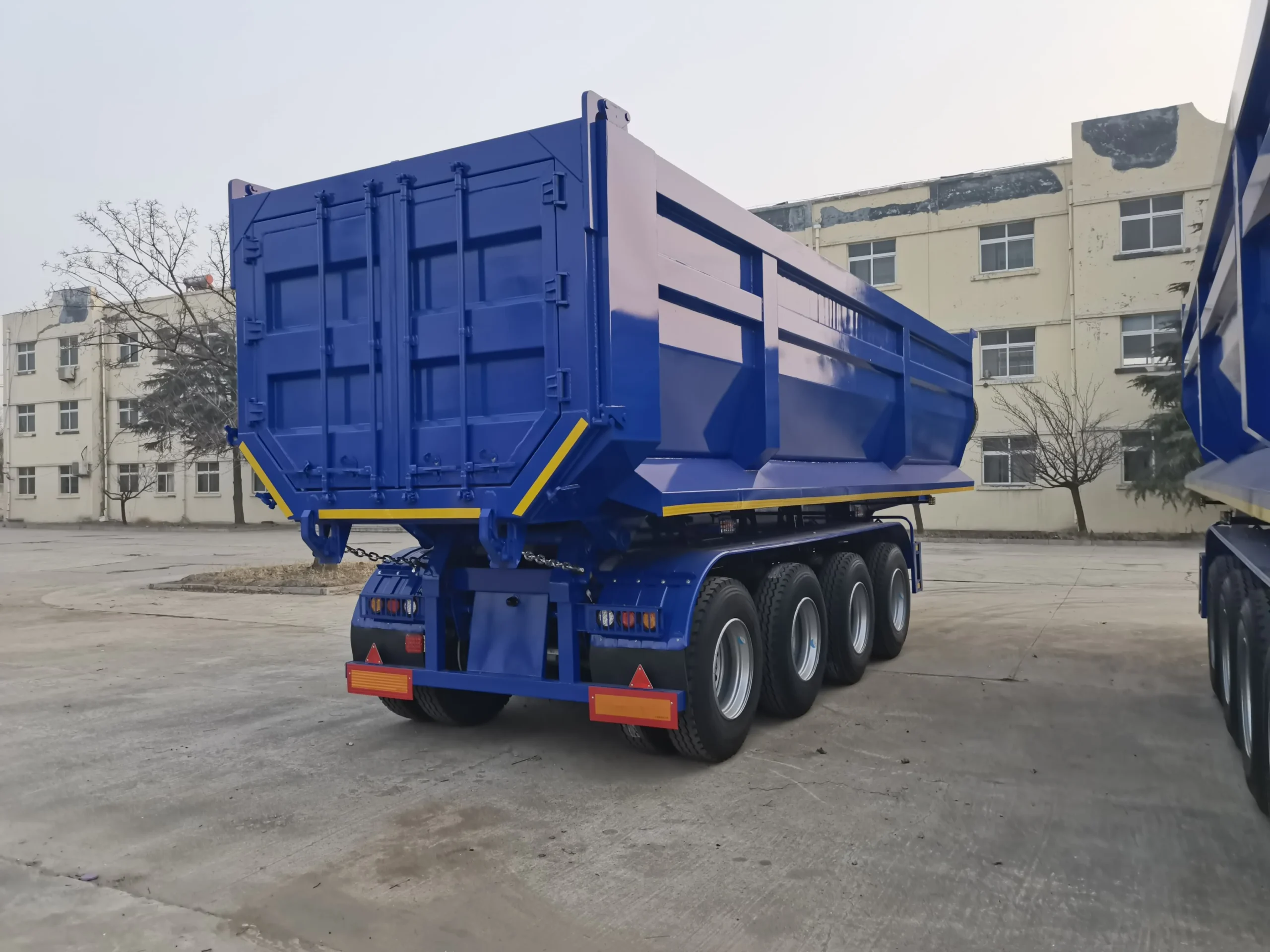

Rear view
Rear lights, markings and the hinged gate close off the back of the body.
Габариты
4 Axle Air Suspension Dump Trailer Dimensions
Outside dimensions for route clearance, inside dimensions for cargo volume.
- Общая длина
- 10,800 mm (35 ft 5 in)
- Общая ширина
- 2,500 mm (8 ft 2 in)
- Общая высота
- 3,950 mm (12 ft 11.5 in)
- Inside length
- 9,640 mm
- Inside width
- 2,300 mm
- Inside height
- 1,900 mm
- Расстояние между осями
- 1,310 mm x 3

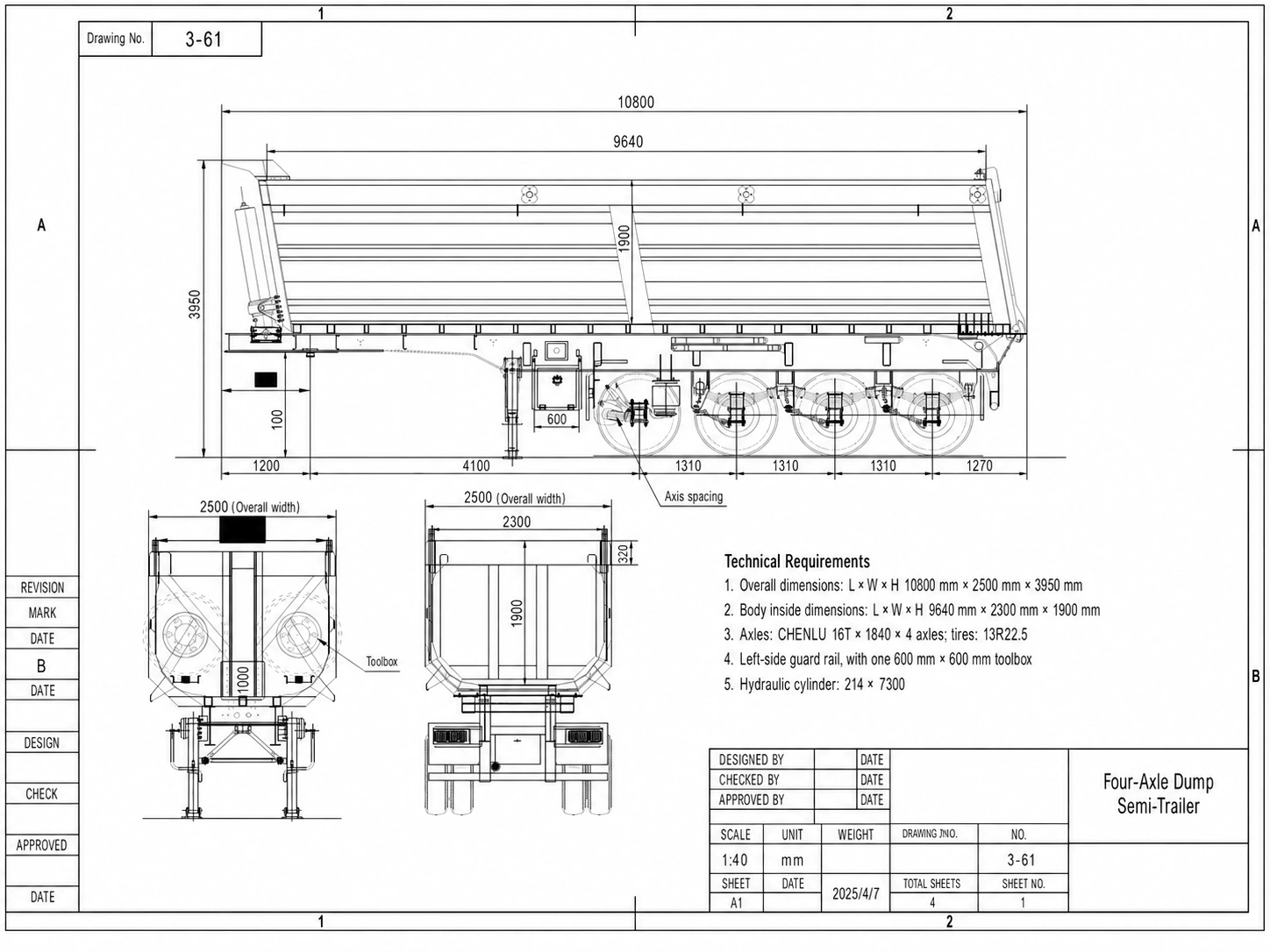

Reference: preliminary Drawing No. 3-61. Level-full body volume is about 42 m3; usable volume and payload are set for your cargo density, tractor and destination.
Видео
Watch on YouTube ↗4 Axle Air Suspension Dump Trailer Walkaround
A finished trailer from several angles: the high-sided body, air-suspension running gear, front hydraulic lift, landing gear and rear gate.
Air Suspension or Mechanical Suspension for a Dump Trailer?
Three points to decide
Both work on a 4 axle tipper. Choose on your roads, loads and service network.
What should you send us before we size the body?
The Haul Details That Change the Trailer
Send the cargo name, loose bulk density, moisture and particle size; the target load and trips per day; the loading machine, bucket width and drop height; the tractor model and fifth-wheel height; and the destination, route limits and unloading ground. Density sets the body volume, loading impact sets floor and sidewall protection, and the route sets overall size and axle loading.
Варианты комплектации
Axle, Suspension and Brake Options for the 4 Axle Dump Trailer
Air suspension is shown here. Mechanical suspension and other axle brands are available if they suit your roads and service network better.
01Ось для прицепа FUWA
Chinese axle brand; ratings are matched to your payload and axle limits.
02Прицепная ось BPW
For fleets that keep BPW spares or use BPW service points.
03Ось американского типа
Для рынков, где используются оси и колёсные крепления американского типа.
04Механическая подвеска немецкого типа
Leaf-spring alternative to air suspension, easier to repair at remote sites.
05Запасные части подвески
Springs, hangers and wear parts can ship with the trailer as a spare-parts kit.
06Тормозной клапан WABCO
Brake valve option for fleets that standardise on WABCO air-brake parts; ask about ABS.
Почему доверяют CHENLU
Собственное заводское производство, подтвержденное проверяемыми фактами
Your dump trailer is cut, welded, painted and checked in our own factory before it ships.
С 2008 года
Производство напрямую с завода
Собственная производственная база в Хэцзэ, провинция Шаньдун: 60 000 м² цехов и более 300 рабочих и инженеров.
ISO 9001 + CCC
Сертифицированная система качества
Система менеджмента качества ISO 9001:2015 и обязательная сертификация Китая, а также 32 национальных патента (21 выдан).
10–30 дней
Изготовление по вашему чертежу
Индивидуальное производство обычно занимает от 10 до 30 дней после внесения предоплаты, с предоставлением фото- и видеоотчетов. Возможна инспекция перед отправкой.
Гарантия 2 года
Послепродажное обслуживание
Запасные части, руководства по эксплуатации и рекомендации по обслуживанию наших полуприцепов.
Визиты клиентов
Dump Trailer Buyers at Our Factory
Buyers from Togo, Burkina Faso, Pakistan, Australia and other markets have inspected their dump trailers at CHENLU. Click any photo to see more visits or plan your own.
Клиенты из Коста-Рики посетили завод, чтобы ознакомиться с высокопроизводительными низкорамными и самосвальными полуприцепами
Клиент из ОАЭ посетил наш завод
Африканские клиенты остались под впечатлением от решений компании CHENLU в области сверхпрочных самосвальных полуприцепов
Клиент из Того на заводе полуприцепов CHENLU
Клиент из Буркина-Фасо на заводе CHENLU
Деловой партнёр из Бразилии в гостях на заводе CHENLU
Клиент из Пакистана осматривает полуприцепы в CHENLU
Клиент из Австралии на заводе полуприцепов CHENLUПосетить CHENLUЗапланируйте визит на завод CHENLUЧасто задаваемые вопросы
4 Axle Air Suspension Dump Trailer FAQ
01How much can a 4 axle dump trailer carry?
This configuration is offered in the 100 ton class, but the payload you can run is rated per order from cargo density, tractor, axle and tyre ratings and the weight limits on your route.
02What is the body size?
Inside, 9,640 mm long, 2,300 mm wide and 1,900 mm deep, about 42 cubic metres level-full. Overall the trailer is 10,800 x 2,500 x 3,950 mm.
03Why choose air suspension on a dump trailer?
Air springs share the load across the four axles as it changes and reduce road shock to the chassis. Mechanical suspension is simpler to repair where air-suspension parts are hard to get.
04What axles and tyres are fitted?
Four 16 t axles at 1,310 mm spacing on 13R22.5 tyres.
05How is it unloaded?
A front-mounted 214 x 7,300 hydraulic cylinder raises the body and the load discharges through the hinged rear gate.
06What do you need for a quote?
Cargo type and bulk density, target payload, tractor model, destination country and order quantity.
