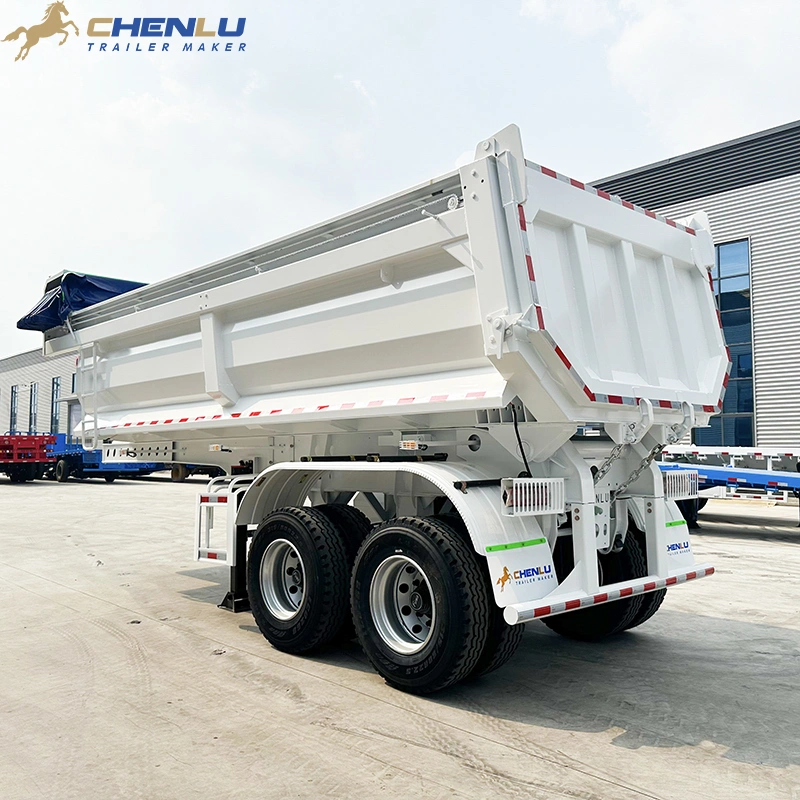

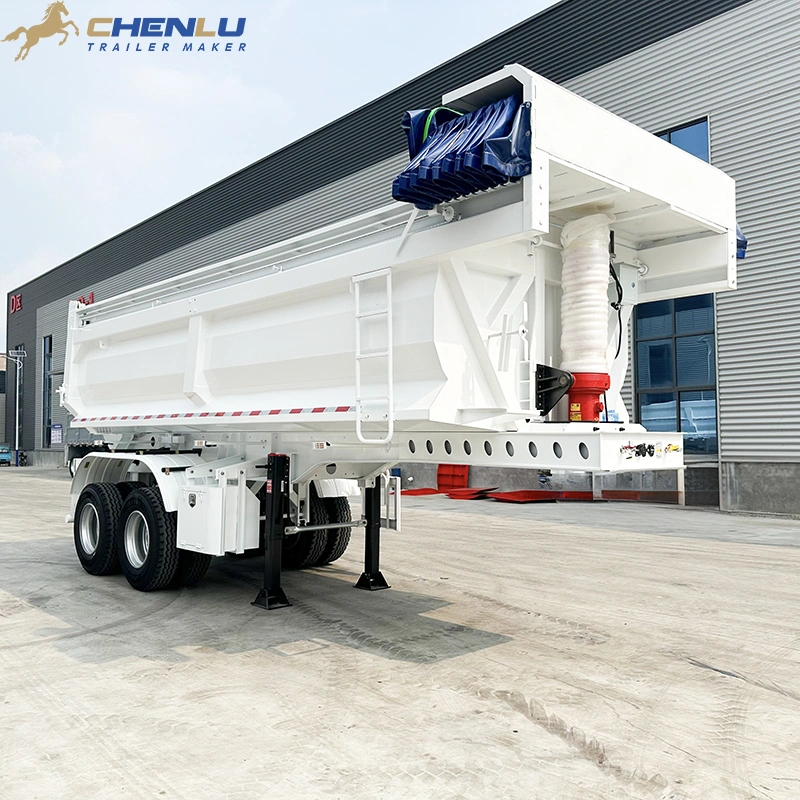

HYVA front cylinder
The cylinder at the front raises the body for rear tipping and lowers it after unloading.
Sand
Sand from supply yards to sites and concrete plants. Load from above, tip at the delivery point.
- Главная
- О сайте
- Каталог
-
Продукция
-
Контейнерные и наливные перевозки
Бортовой полуприцеп Полуприцеп с ограждением Полуприцеп с боковой шторкой Трейлер "Скелет Прицеп для перевозки автомобилей -
Транспортировка жидкостей и порошков
Алюминиевый прицеп-цистерна Танкер для перевозки цемента наливом Прицеп-цистерна для перевозки топлива Прицеп-цистерна из нержавеющей стали Продажа прицепов-цистерн для перевозки асфальта -
Машины и оборудование Транспорт
Складной полуприцеп Полуприцеп с низкой платформой Многоосный низкорамный прицеп Съемный полуприцеп -
Транспортировка песка и угля
Полуприцеп с боковыми стенками Самосвальный полуприцеп -
Грузовики＆Специальные трейлеры
Грузовые автомобили HOWO Грузовые автомобили FAW Грузовые автомобили Foton Грузовые автомобили SHACMAN Грузовые автомобили Foton Грузовые автомобили Dongfeng Запчасти для прицепов
-
- Решение
- Дело
- Посетите Чэньлу
- Знания
- Поддержка
- Связаться с
Получить предложение

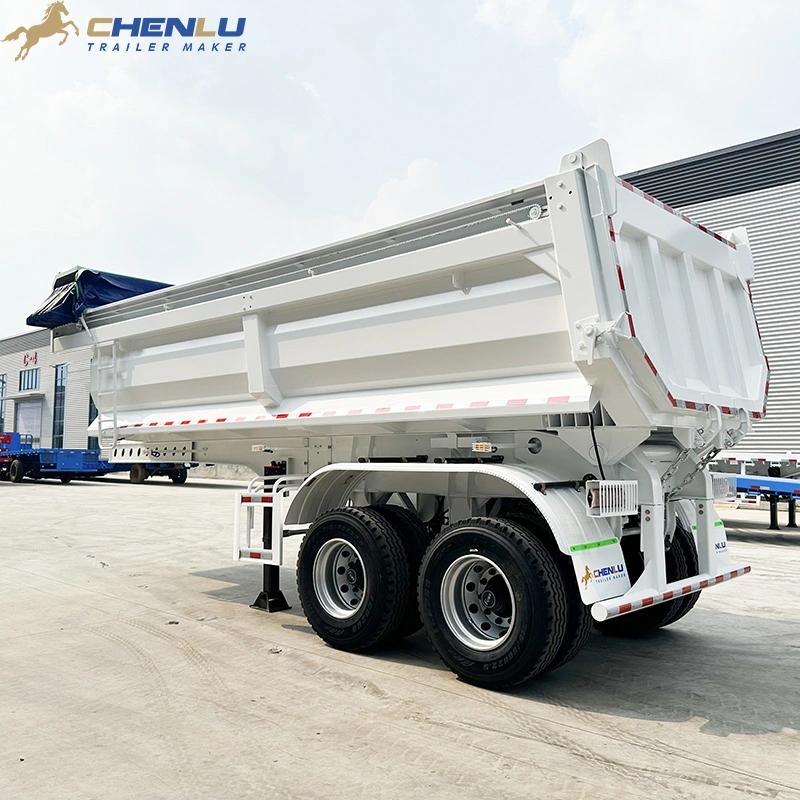

Tandem-axle tipper
2 Axle Rear Dump Semi Trailer with Electric Tarpaulin Cover
This tandem-axle rear dump semi trailer hauls sand, gravel, coal and other loose bulk. A front-mounted HYVA cylinder tips the high-sided body so the load runs out through the rear gate, and an electric tarpaulin covers it on the road.
- Оси
- 2 x FUWA 13 t
- Body (inside)
- 6,600 x 2,300 x 1,400 mm
- Tested payload
- About 30-40 t
- Unloading
- Hydraulic rear tipping
Цена: напрямую с завода, стоимость по запросу
Гарантия: 2 года
Body volume matched to your cargo
Описание товара
High-Sided Body, HYVA Front Cylinder and Electric Cover
The rectangular body is 6,600 mm long, 2,300 mm wide and 1,400 mm deep inside, with lower sides that slope toward the floor. A HYVA 191 x 5600 cylinder at the front lifts the body and the load flows out through the rear gate. An electrically operated tarpaulin closes over the top for transport. In load tests at our factory the trailer carried about 30-40 tonnes; the payload you can run depends on cargo density and the weight limits on your route. The two 13 t axle ratings are component ratings, not the trailer payload.
-
Опрокидывание сзади
-
Electric tarp cover
-
Matched to your cargo
| Тип | 2 axle rear dump (end dump) semi trailer |
| Overall size (L x W x H) | 7,800 x 2,500 x 3,750 mm |
| Internal body (L x W x H) | 6,600 x 2,300 x 1,400 mm |
| Оси | 2 x FUWA, 13 t each |
| Расстояние между осями | 1,310 mm |
| Tyres | 315/80R22.5 |
| Unloading | Hydraulic rear tipping |
| Hydraulic cylinder | HYVA 191 x 5600, front-mounted |
| Cargo cover | Electrically operated tarpaulin |
| Ящик для инструментов | One 600 x 600 mm, right side |
| Side guard | Left side |
| Tested payload | About 30-40 t in factory load tests |
| Гарантия | 2 года |
Tipping system
Front Cylinder, Rear Gate and Electric Cover
Three parts handle loading, transport and unloading.

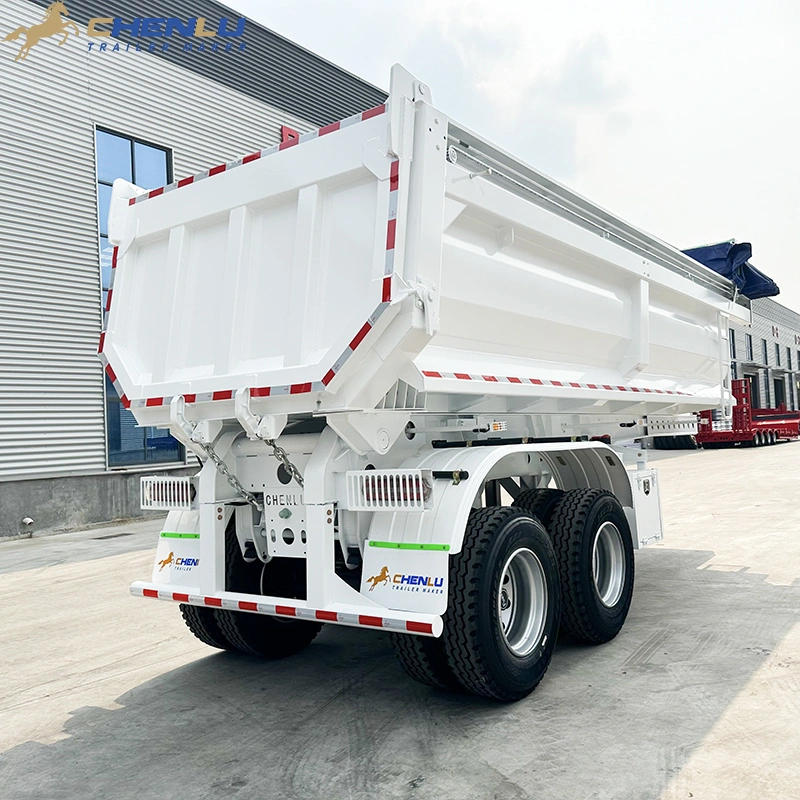

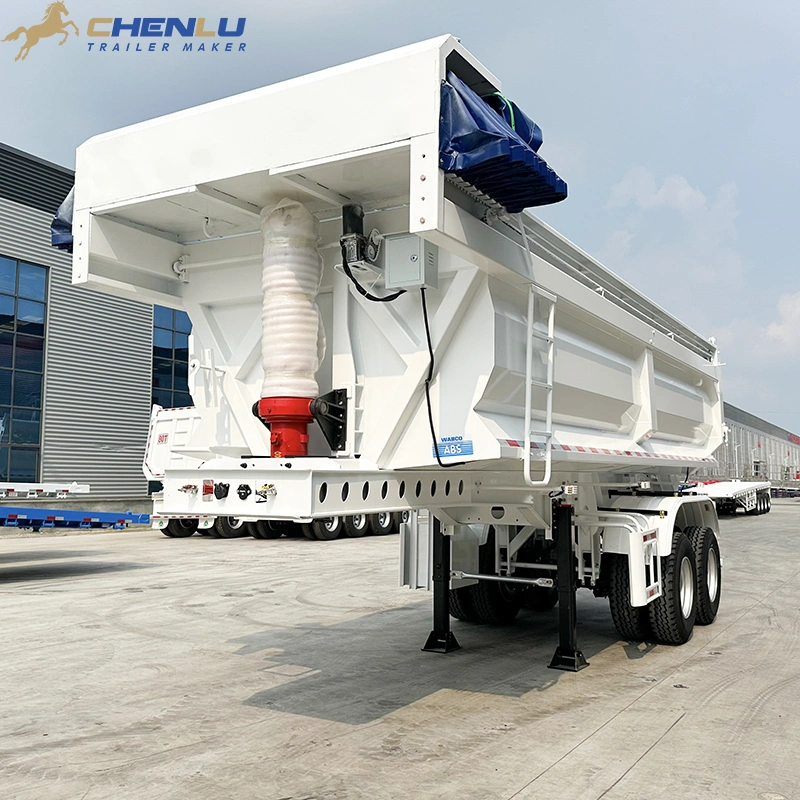

Задние ворота
The gate holds the load on the road and opens for discharge. Wet or sticky material flows out more slowly.
Electric tarpaulin
The tarp extends and retracts electrically, limiting wind loss on the road and opening for loading from above.
Шасси
Tandem Axles and Underbody Equipment
Two axles 1,310 mm apart sit under the rear of the body.

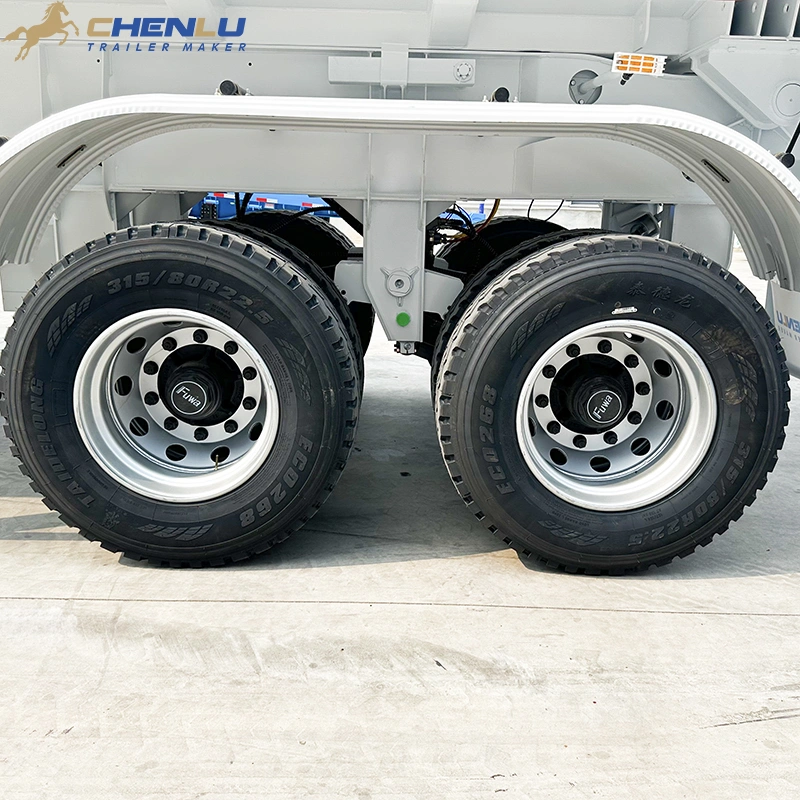

FUWA axles, 315/80R22.5 tyres
Two FUWA axles rated 13 t each, on 315/80R22.5 tyres.

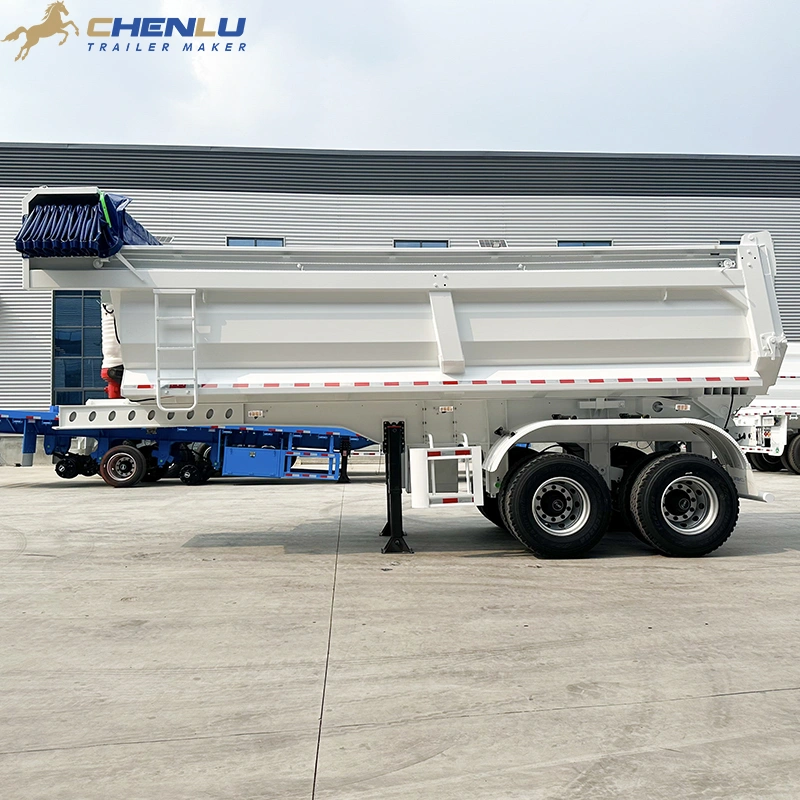

Landing gear and toolbox
Landing gear and a 600 x 600 mm toolbox sit ahead of the axle group; the side guard is on the left.

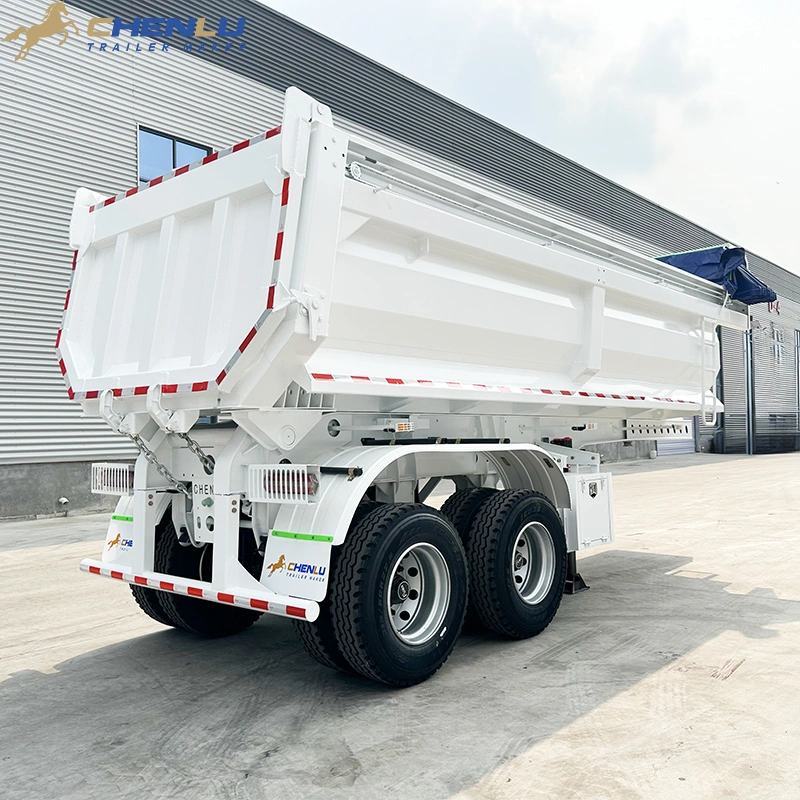

High-sided cargo body
Straight upper sidewalls with lower sides sloping toward the floor help the load slide out.
Габариты
2 Axle Rear Dump Trailer Dimensions
Outside dimensions decide route and yard clearance; inside dimensions decide how much material fits.
- Общая длина
- 7,800 mm (25 ft 7 in)
- Общая ширина
- 2,500 mm (8 ft 2 in)
- Общая высота
- 3,750 mm (12 ft 4 in)
- Inside length
- 6,600 mm
- Inside width
- 2,300 mm
- Inside height
- 1,400 mm
- Расстояние между осями
- 1,310 mm

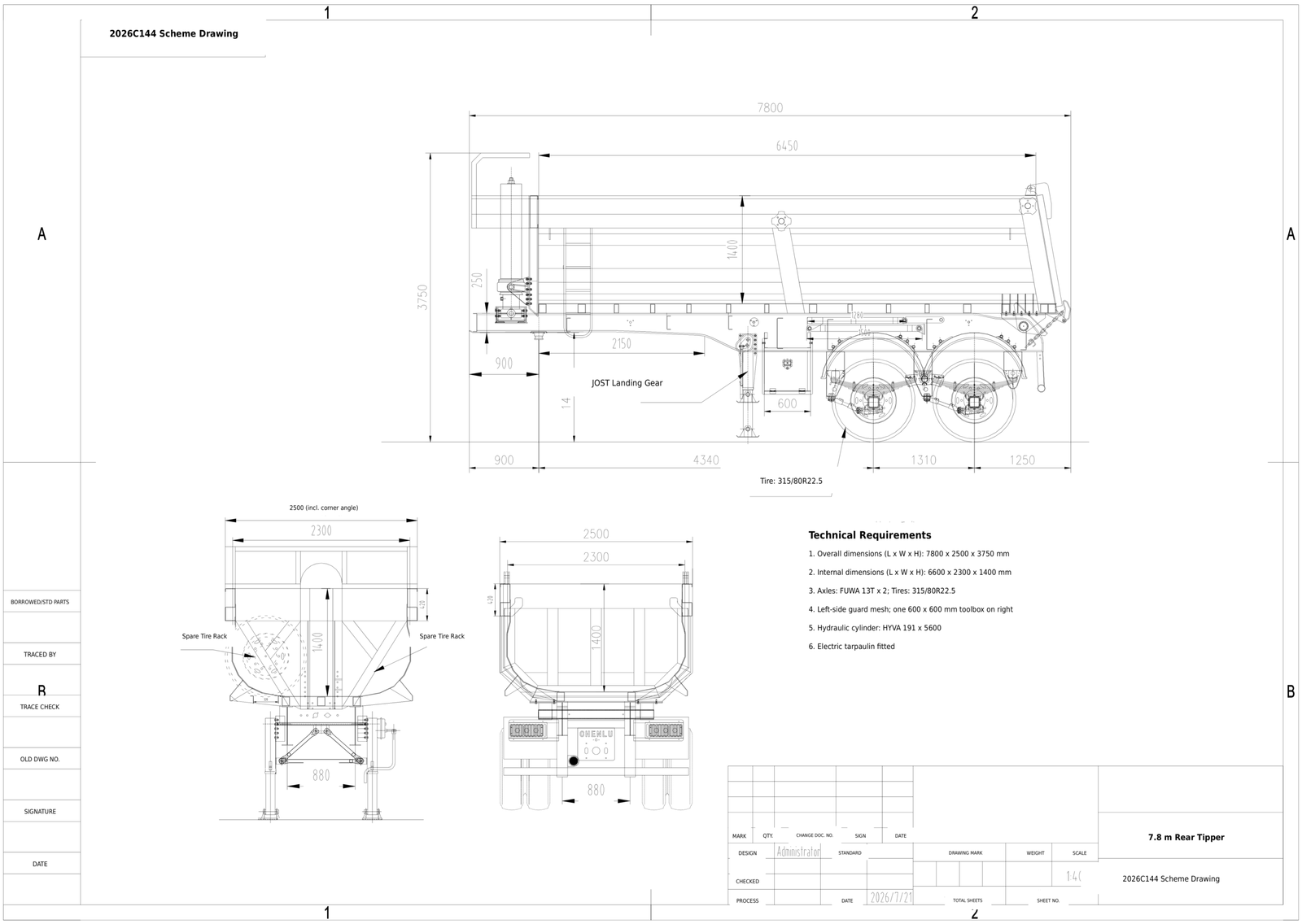

Specifications from the general arrangement drawing. Payload and tare weight are not stated on the drawing; the 30-40 t figure comes from factory load tests.
Видео
Watch on YouTube ↗2 Axle Rear Dump Trailer: Tipping and Cover
Product video of the finished trailer: hydraulic body lift, rear-gate discharge and the electric tarpaulin cover.
What Can a 2 Axle Dump Trailer Haul?
Match the body to your material
The same body volume holds very different weights of sand, gravel and coal. Tell us your material and we size the body.
Why can't you work out payload from body volume?
Cubic Metres Are Not Tonnes
The 6,600 x 2,300 x 1,400 mm body holds about 21 cubic metres level-full, but that volume weighs very differently by material: dry sand is far heavier per cubic metre than coal. A bigger box does not raise the permitted load, which is set by axle and tyre ratings, the tractor and your road limits. Send the material and its bulk density, and we size the body so a full load stays within your legal weight.
Варианты комплектации
Axle, Suspension and Brake Options for the 2 Axle Dump Trailer
FUWA 13 t axles are fitted as shown. If your fleet services other brands, choose them here.
01Ось для прицепа FUWA
Fitted as shown: two FUWA axles rated 13 t each.
02Прицепная ось BPW
German axle brand for fleets that keep BPW spares.
03Ось американского типа
Для рынков, где используются оси и колёсные крепления американского типа.
04Механическая подвеска немецкого типа
Leaf-spring suspension that copes with quarry and site roads and is easy to repair.
05Запасные части подвески
Springs, hangers and wear parts can ship with the trailer as a spare-parts kit.
06Тормозной клапан WABCO
Brake valve option for fleets that standardise on WABCO air-brake parts.
Почему доверяют CHENLU
Собственное заводское производство, подтвержденное проверяемыми фактами
Your dump trailer is cut, welded, painted and load-tested in our own factory.
С 2008 года
Производство напрямую с завода
Собственная производственная база в Хэцзэ, провинция Шаньдун: 60 000 м² цехов и более 300 рабочих и инженеров.
ISO 9001 + CCC
Сертифицированная система качества
Система менеджмента качества ISO 9001:2015 и обязательная сертификация Китая, а также 32 национальных патента (21 выдан).
10–30 дней
Изготовление по вашему чертежу
Индивидуальное производство обычно занимает от 10 до 30 дней после внесения предоплаты, с предоставлением фото- и видеоотчетов. Возможна инспекция перед отправкой.
Гарантия 2 года
Послепродажное обслуживание
Запасные части, руководства по эксплуатации и рекомендации по обслуживанию наших полуприцепов.
Визиты клиентов
Dump Trailer Buyers Who Visited Our Factory
Buyers from Togo, Burkina Faso, Pakistan, Australia and other markets have inspected their dump trailers at CHENLU. Click any photo to see more visits or plan your own.
Клиенты из Коста-Рики посетили завод, чтобы ознакомиться с высокопроизводительными низкорамными и самосвальными полуприцепами
Клиент из ОАЭ посетил наш завод
Африканские клиенты остались под впечатлением от решений компании CHENLU в области сверхпрочных самосвальных полуприцепов
Клиент из Того на заводе полуприцепов CHENLU
Клиент из Буркина-Фасо на заводе CHENLU
Деловой партнёр из Бразилии в гостях на заводе CHENLU
Клиент из Пакистана осматривает полуприцепы в CHENLU
Клиент из Австралии на заводе полуприцепов CHENLUПосетить CHENLUЗапланируйте визит на завод CHENLUЧасто задаваемые вопросы
2 Axle Rear Dump Trailer FAQ
01How much can a 2 axle dump trailer carry?
In factory load tests this trailer carried about 30-40 tonnes. The payload you can legally run depends on cargo density, tyre and axle ratings, the tractor and the weight limits in your country.
02What is the body size?
Inside, the body is 6,600 mm long, 2,300 mm wide and 1,400 mm deep. Overall the trailer is 7,800 x 2,500 x 3,750 mm.
03What materials can it haul?
Sand, gravel, crushed aggregate, coal and other loose bulk materials. Material density decides how full the body can be.
04How does it unload?
A front-mounted HYVA hydraulic cylinder lifts the body and the load discharges through the rear gate. Tip only on firm, level ground with enough overhead clearance.
05Does it come with a cover?
Yes. An electrically operated tarpaulin covers the load in transport and retracts for loading from above.
06What do you need for a quote?
Cargo type and bulk density, required payload, tractor model, destination country, unloading conditions and order quantity.
